PKOS - 2주차 - 쿠버네티스 네트워크

Kubernetes CNI

Container Netwok Interface ( CNI )

Container Network Interface 는 k8s 네트워크 환경을 구성해준다.

다양한 플러그인이 존재

https://kubernetes.io/ko/docs/concepts/cluster-administration/addons/

애드온 설치

Kubernetes 네트워크 모델을 구현하는 방법

네트워크 모델은 각 노드의 컨테이너 런타임에 의해 구현됩니다. 가장 일반적인 컨테이너 런타임은 CNI( 컨테이너 네트워크 인터페이스 ) 플러그인을 사용하여 네트워크 및 보안 기능을 관리합니다. 다양한 벤더의 다양한 CNI 플러그인이 존재합니다. 이들 중 일부는 네트워크 인터페이스 추가 및 제거의 기본 기능만 제공하는 반면 다른 것들은 다른 컨테이너 오케스트레이션 시스템과의 통합, 여러 CNI 플러그인 실행, 고급 IPAM 기능 등과 같은 보다 정교한 솔루션을 제공합니다.



네트워킹과 네트워크 폴리시

• ACI는 Cisco ACI로 통합 컨테이너 네트워킹 및 네트워크 보안을 제공한다.
• Antrea는 레이어 3/4에서 작동하여 쿠버네티스를 위한 네트워킹 및 보안 서비스를 제공하며, Open vSwitch를 네트워킹 데이터 플레인으로 활용한다.
• Calico는 네트워킹 및 네트워크 폴리시 제공자이다. Calico는 유연한 네트워킹 옵션을 지원하므로 BGP 유무에 관계없이 비-오버레이 및 오버레이 네트워크를 포함하여 가장 상황에 맞는 옵션을 선택할 수 있다. Calico는 동일한 엔진을 사용하여 서비스 메시 계층(service mesh layer)에서 호스트, 파드 및 (이스티오(istio)와 Envoy를 사용하는 경우) 애플리케이션에 대한 네트워크 폴리시를 적용한다.
• Canal은 Flannel과 Calico를 통합하여 네트워킹 및 네트워크 폴리시를 제공한다.
• Cilium은 네트워킹, 관측 용의성(Observability), 보안 특징을 지닌 eBPF 기반 데이터 플레인을 갖춘 솔루션입니다. Cilium은 기본 라우팅 및 오버레이/캡슐화 모드를 모두 지원하며, 여러 클러스터를 포괄할 수 있는 단순한 플랫(flat) Layer 3 네트워크를 제공합니다. 또한, Cilium은 (네트워크 주소 지정 방식에서 분리된) 신원 기반 보안 모델(identity-based security model)을 사용하여 L3-L7에서 네트워크 정책을 시행할 수 있습니다. Cilium은 kube-proxy를 대체하는 역할을 할 수 있습니다. 또한 부가적으로, 옵트인(opt-in) 형태로 관측 용의성(Observability) 및 보안 기능을 제공합니다.
• CNI-Genie를 사용하면 쿠버네티스는 Calico, Canal, Flannel, Romana 또는 Weave와 같은 CNI 플러그인을 완벽하게 연결할 수 있다.
• Contiv는 다양한 유스케이스와 풍부한 폴리시 프레임워크를 위해 구성 가능한 네트워킹(BGP를 사용하는 네이티브 L3, vxlan을 사용하는 오버레이, 클래식 L2 그리고 Cisco-SDN/ACI)을 제공한다. Contiv 프로젝트는 완전히 오픈소스이다. 인스톨러는 kubeadm을 이용하거나, 그렇지 않은 경우에 대해서도 설치 옵션을 모두 제공한다.
• Contrail은 Tungsten Fabric을 기반으로 하며, 오픈소스이고, 멀티 클라우드 네트워크 가상화 및 폴리시 관리 플랫폼이다. Contrail과 Tungsten Fabric은 쿠버네티스, OpenShift, OpenStack 및 Mesos와 같은 오케스트레이션 시스템과 통합되어 있으며, 가상 머신, 컨테이너/파드 및 베어 메탈 워크로드에 대한 격리 모드를 제공한다.
• Flannel은 쿠버네티스와 함께 사용할 수 있는 오버레이 네트워크 제공자이다.
• Knitter는 쿠버네티스 파드에서 여러 네트워크 인터페이스를 지원하는 플러그인이다.
• Multus는 쿠버네티스의 다중 네트워크 지원을 위한 멀티 플러그인이며, 모든 CNI 플러그인(예: Calico, Cilium, Contiv, Flannel)과 쿠버네티스 상의 SRIOV, DPDK, OVS-DPDK 및 VPP 기반 워크로드를 지원한다.
• OVN-Kubernetes는 Open vSwitch(OVS) 프로젝트에서 나온 가상 네트워킹 구현인 OVN(Open Virtual Network)을 기반으로 하는 쿠버네티스용 네트워킹 제공자이다. OVN-Kubernetes는 OVS 기반 로드 밸런싱과 네트워크 폴리시 구현을 포함하여 쿠버네티스용 오버레이 기반 네트워킹 구현을 제공한다.
• Nodus는 클라우드 네이티브 기반 서비스 기능 체인(SFC)을 제공하는 OVN 기반 CNI 컨트롤러 플러그인이다.
• NSX-T 컨테이너 플러그인(NCP)은 VMware NSX-T와 쿠버네티스와 같은 컨테이너 오케스트레이터 간의 통합은 물론 NSX-T와 PKS(Pivotal 컨테이너 서비스) 및 OpenShift와 같은 컨테이너 기반 CaaS/PaaS 플랫폼 간의 통합을 제공한다.
• Nuage는 가시성과 보안 모니터링 기능을 통해 쿠버네티스 파드와 비-쿠버네티스 환경 간에 폴리시 기반 네트워킹을 제공하는 SDN 플랫폼이다.
• Romana는 네트워크폴리시 API도 지원하는 파드 네트워크용 Layer 3 네트워킹 솔루션이다.
• Weave Net은 네트워킹 및 네트워크 폴리시를 제공하고, 네트워크 파티션의 양면에서 작업을 수행하며, 외부 데이터베이스는 필요하지 않다.



AWS VPC CNI 소개

파드의 IP를 할당해준다, 파드의 IP 네트워크 대역과 노드(워커)의 IP 대역이 같아서 직접 통신이 가능하다

즉 Overlay Network가 아닌 Underlay Network

• Kubernetes용 Amazon VPC CNI(컨테이너 네트워크 인터페이스) 플러그인으로 기본 VPC 네트워킹을 지원합니다.
• VPC 와 통합 : VPC Flow logs , VPC 라우팅 정책, 보안 그룹(Security group) 을 사용 가능함 → 아쉽지만 kOps 는 SG for Pod 미지원 - 링크
• 이 플러그인은 VPC의 IP 주소를 각 파드에 할당합니다.
• VPC ENI 에 미리 할당된 IP를 파드에서 사용할 수 있음.

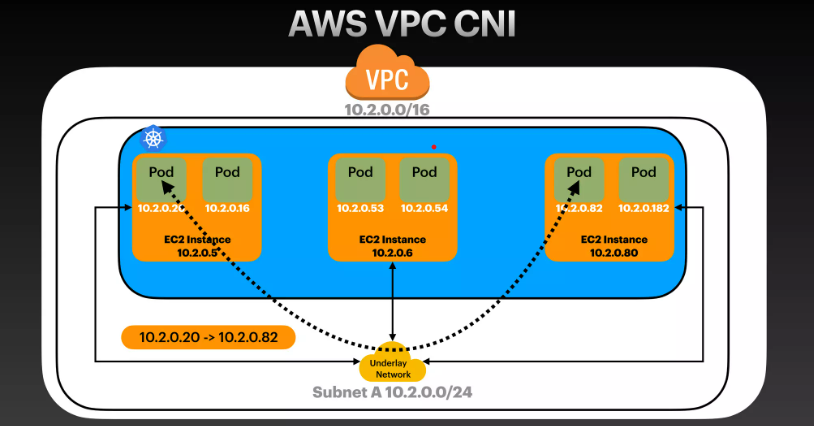

underlay Network로 통신하는 VPC CNI



K8s Calico CNI vs AWS VPC CNI 비교

일반적인 K8S CNI 플러그인(Calico) 와 AWS VPC CNI 간 노드와 파드 네트워크 대역 비교



파드간 통신 시 일반적으로 K8S CNI는 오버레이(VXLAN, IP-IP 등) 통신을 하고, AWS VPC CNI는 동일 대역으로 직접 통신을 한다

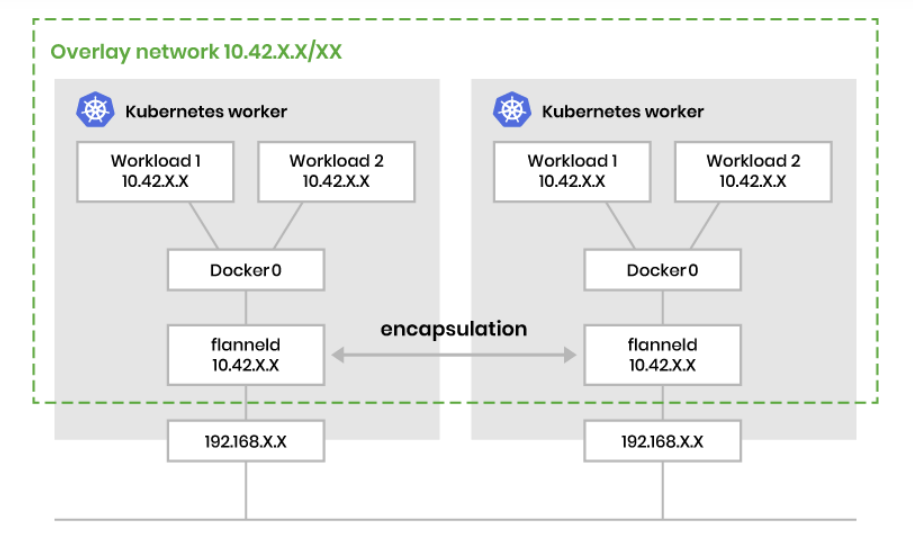

캡슐화된 오버레이 네트워크, 노드간 Pod 통신
